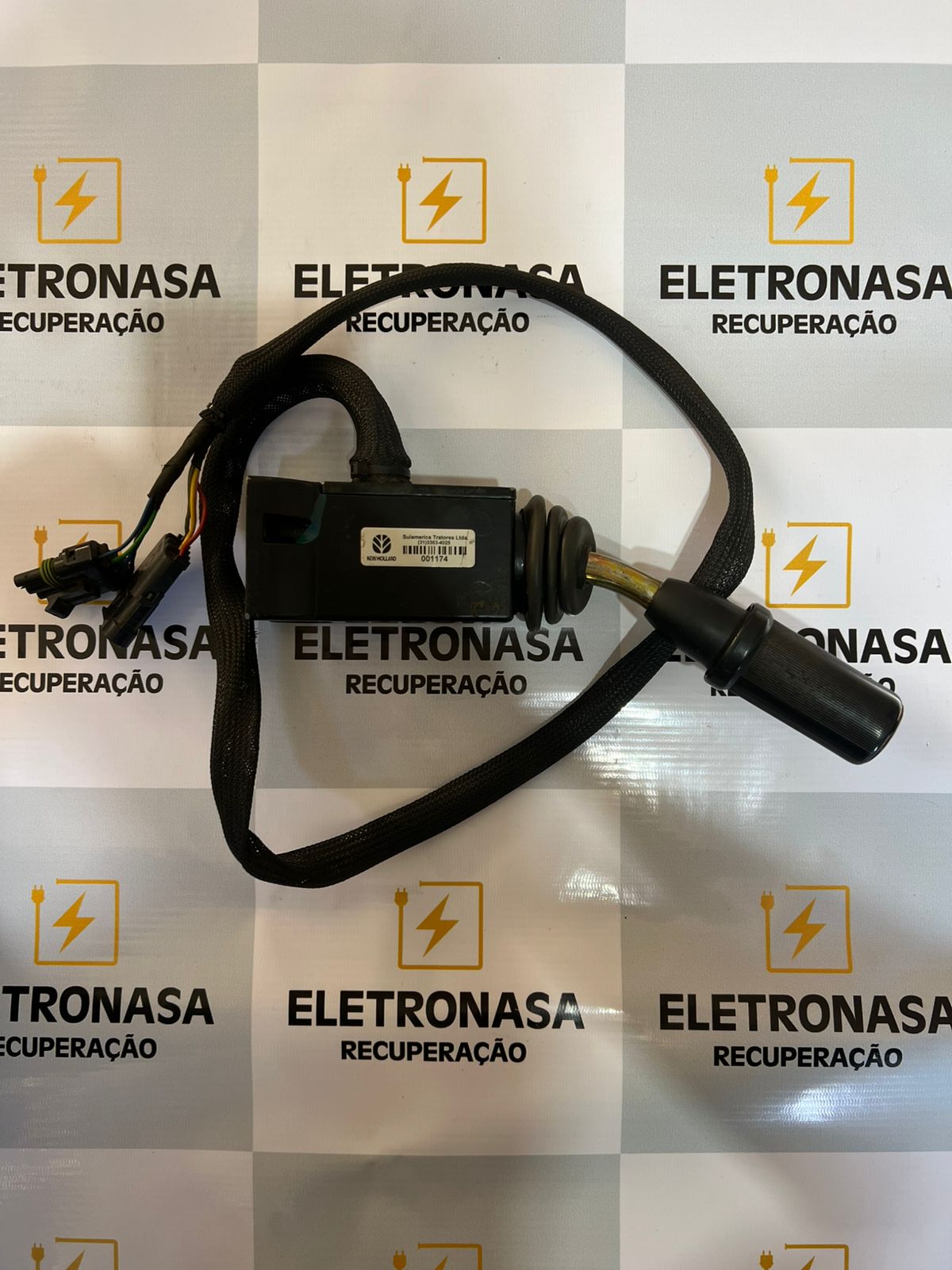

A alavanca ZF 00 1174 Recondicionado é o comando mecânico que transmite o movimento do operador ao seletor de marchas das transmissões ZF ErgoPower (séries WG115 a WG260) instaladas em carregadeiras CNH (Case & New Holland). O componente é fabricado em aço ligado com tratamento térmico para elevada resistência à torção e fadiga, recebendo acabamento fosfatizado anticorrosão.

Características Técnicas

• Material: aço liga de alta resistência, fosfatizado e pintado.

• Acoplamento inferior: esfera acionadora com bucha autolubrificante em bronze.

• Curso de engate: 25 mm (longitudinal); 15 mm (transversal).

• Temperatura de trabalho: −40 °C a +120 °C (conforme especificação ZF DB-/GP-series).

• Vida útil projetada: ≥ 1 000 000 acionamentos.

• Lubrificação: graxa sintética ZF TE-ML 03B aplicada na articulação esférica.

Instruções de Instalação

1. Desligar o sistema hidráulico e isolar a máquina.

2. Remover a coifa superior e soltar o pino de trava da haste antiga.

3. Aplicar graxa na nova esfera de acoplamento.

4. Encaixar a alavanca na rótula do seletor ZF e inserir o pino trava.

5. Fixar a coifa de vedação e reapertar o manípulo.

6. Verificar curso livre e absencência de interferências antes de pôr a máquina em operação.

Medidas do Conjunto (alavanca tipo “cranked” padrão ZF)
